宾格油压机数控系统
1. 系统概述
宾格油压机BG-FX系列数控系统！本产品具有可视触摸屏操作，设置简便、可编程等特点，具有极高的性价比。
本系统通过可视化操作，直观界面，输入所需要的参数即可加工生产出所需规格的零配件。
2. 操作说明

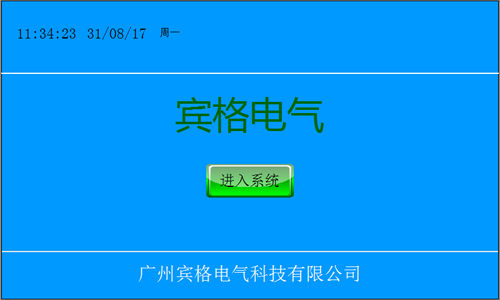

1) 登录画面
点[进入系统]，弹出模具选择画面如下
2）模具选择
a.[退出]：返回登录画面。
b.[设置]：弹出操作设置画面。
3. 操作设置
a.[时间设置]：用于设定系统的日期、时分秒。
b.[张开位置设定]：根据加工时的需要，输入机器张开的数值（0-100）。
c.[合模延时设定]：输入合模完毕时返回的时间值，以减轻油压冲击。
d.[开模延时设定]：输入开模完毕时返回的时间值，以减轻油压冲击。
e.[加工计数]：加工数量的统计值，按[清零]则归零重新统计。
f.右边为加工模具的偏移修正，可以点“数值框”直接输入数字，也可以点“+”“－”微调框内数值的大小，数值越大，工件越大。
g.[退出]：返回模具选择画面。
h.[系统设置]：弹出系统设置画面。
4. 系统设置
警告：系统设置一般为出厂时操作，错误操作可能导致系统错乱。
a.按[合]或[开]按钮，调节模具到最小位置，按[合模归零]设定零位。
b.再次调节模具到最大位置，按[开模限位]设定张开限位。
c.[步进]；此为行程大小比例调节，装上模具型号为“10”，将模具调到零位，测模具为10mm。按开模到最大，输入“15”，合模后测模具开口应为15mm，如偏大则调小步时比例，反之则调大。
d.[退出]：返回模具选择画面。
5. 操作画面
在模具选择画面上按模具号：10、13、15、19、23、27、31、36、41、46、52、60、66，如按“10”进入以下操作画面（其余模具操作画面一样）
a.点尺寸“数值框”直接输入数字，也可以按“+”“－”微调框内数值的大小。
b.按[合模]，合模指示灯，开始合模，松开按钮停止，或到位后自动停止。
c.按[开模]，开模指示灯，开始开模，松开按钮停止，或到位后自动停止。
d.[单次开模合模]：按下此按钮，再点按合模，自动合模到位后，返回开模到停止位。
e.[重复开模合模]：按下此按钮，再点按合模，自动合模到位后，返回开模到位，自动进入下次合模循环。如需停止则再按一次[重复开模合模]。
f.[退出]：返回模具选择画面。
